Как выбрать частотный преобразователь для насоса или вентилятора: какие функции действительно нужны

Частотник часто выбирают по простой схеме: двигатель 11 кВт, значит нужен преобразователь на 11 кВт. На практике этого мало. Ошибка в токе, перегрузке или алгоритме управления приводит к авариям и лишним расходам. На сайте Промаир стоит смотреть не только мощность оборудования, но и функции под конкретную установку. Для насосов и вентиляторов часть дорогих опций не понадобится.

С чего начинать подбор частотного преобразователя

Для такой центробежной нагрузки привод выбирают по напряжению сети, номинальному току двигателя и рабочему режиму. Обычно достаточно режима Normal или Low Overload для переменного момента. Подбор только по кВт рискован.

Сначала снимите данные с шильдика двигателя. Нужны напряжение, ток, мощность, частота и схема обмоток. Danfoss рекомендует выбирать VFD по полному току мотора с учетом рабочей перегрузки, если она возникает регулярно.

Перед заказом проверьте четыре позиции. Это занимает пару минут. Ошибка здесь обходится дороже:

• сеть 1×230 или 3×400 В;
• номинальный ток двигателя;
• рабочий диапазон частоты;
• температура и условия установки.

Запас по мощности сам по себе не спасает. Двигатель 7,5 кВт может иметь ток выше выходного рейтинга выбранной модели. Если есть фото шильдика и схема, специалисту ПРОМАИР лучше передать их вместе с длиной моторного кабеля. Так проще заранее учесть исполнение, охлаждение и фильтры.

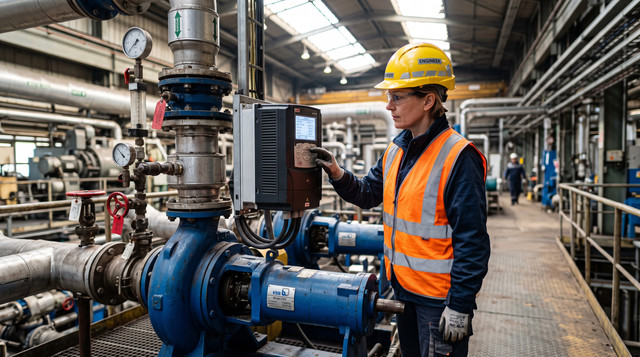

Что должно быть в частотнике для насоса

Насосу полезны функции, которые держат давление и защищают гидравлику без отдельного контроллера. Базовый набор: PID, sleep mode, ограничение минимальной частоты и сухого хода. Каскад нужен уже для группы агрегатов.

Встроенный PID получает сигнал 4–20 мА от датчика давления и меняет обороты под расход. Когда потребление падает, sleep mode останавливает двигатель, а при снижении давления снова запускает его. Это сокращает часы холостой работы.

Для насосной станции обычно хватает четырех функций. Их легко проверить по паспорту модели. Список выглядит так:

• PID по давлению или расходу;
• защита от сухого хода и разрыва трубы;
• sleep/wake и плавное заполнение;
• каскад для нескольких насосов.

У Danfoss VLT AQUA и HVAC предусмотрены dry pump, end-of-curve, flying start и каскадное управление. Мини-кейс: два насоса держат 4 бар, второй включается лишь при нехватке первого. Здесь встроенный каскад практичнее отдельного ПЛК.

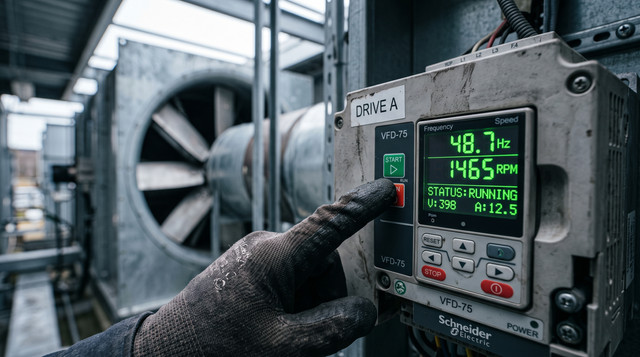

Что полезно именно для вентилятора

Вентилятору нужны стабильная регулировка расхода, безопасный перезапуск и контроль состояния. Часто хватает PID, flying start, пропуска резонансных частот и контроля обрыва ремня. Тормозной резистор обычно не входит в базовый набор.

Flying start полезен после краткого пропадания питания. Преобразователь подхватывает двигатель, который еще вращается по инерции, вместо старта как с нуля. Danfoss и Siemens используют эту функцию в приводах для HVAC и инфраструктурных механизмов.

Экономия появляется из-за снижения оборотов. Для центробежной нагрузки мощность приблизительно меняется по кубу скорости: минус 20% оборотов дает около 49% снижения потребляемой мощности в идеализированной точке. ABB приводит тот же ориентир для центробежных механизмов.

Пример простой. Вентилятор 15 кВт большую часть смены работает на 40 Гц вместо 50 Гц, то есть примерно на 80% скорости. Фактическая экономия зависит от сопротивления сети и КПД. Но регулирование оборотами обычно выгоднее дросселирования заслонкой при полном вращении.

За какие опции стоит доплачивать

Дополнительная функция оправдана, если решает конкретную задачу эксплуатации или связи. Брать максимальный набор интерфейсов «на будущее» обычно нет смысла. Сначала определите, кто задает скорость и куда уходят аварийные сигналы.

Если установка включена в АСУ, проверьте нужный протокол: Modbus RTU, PROFINET, BACnet или интерфейс проекта. Для автономного агрегата часто хватает дискретных входов, аналогового задания и релейного выхода. В HVAC встроенный BACnet упрощает интеграцию.

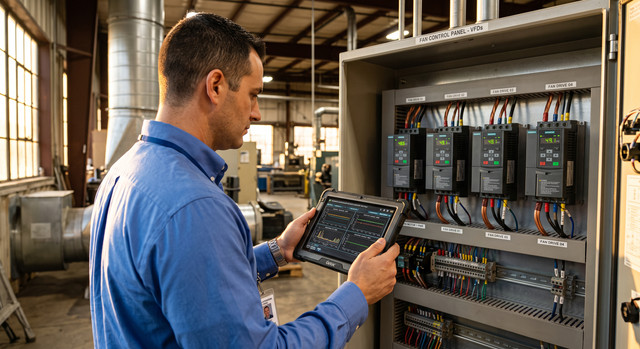

Отдельно оцените условия монтажа. Они влияют на комплектацию не меньше софта. Проверьте:

• длинный кабель и потребность в dU/dt-фильтре;
• степень защиты корпуса и температуру шкафа;
• EMC-фильтр и требования к помехам;
• bypass, если процесс нельзя останавливать.

Автоматическая оптимизация энергии полезна не всегда. Danfoss указывает для AEO дополнительную экономию до 5% за счет снижения тока намагничивания при частичной нагрузке. Сначала считают режим и мотор. Затем выбирают программные бонусы.

Как проверить подбор перед заказом

Перед покупкой пройдитесь по параметрам как по короткому техзаданию. При известных исходных данных сравнить два привода проще. Цена перестает быть единственным понятным критерием.

Проверьте ток двигателя и возможную перегрузку. Затем сопоставьте напряжение, температуру, высоту установки и длину кабеля с таблицами модели. При тяжелых условиях производитель может требовать снижение допустимого выходного тока.

Дальше зафиксируйте алгоритм: откуда приходит пуск, чем задается скорость, нужен ли PID, какие аварии останавливают механизм. Отдельно решите, требуется ли автоматический перезапуск после провала сети. Такой список экономит время на пусконаладке.

Последняя проверка проста. Каждая оплаченная функция должна иметь понятный сценарий использования. Для типового центробежного агрегата чаще достаточно корректного токового подбора, PID, базовых защит, плавного разгона и диагностики. Остальное добавляют под автоматику, условия сети и требования объекта.
